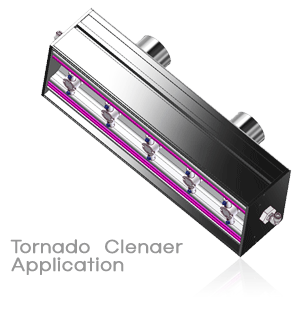

    Tornado
    HOME> 产品介绍 > Tornado
    摘要

    Tornado Cleaner = 洗净力 + 非球面,可应用3D形状

    我公司的Tornado Cleaner,是去除非粘性异物的设备,由Hood,lonizer及集尘器构成。附着在非去除水表面的Paricle,通过喷嘴旋转力形成的旋风漂浮异物,集尘Dry Cleaner。

    本产品有在低压力也能将洗净力极大化的长处,随着Air使用有效的集尘Hood砷酸粉尘,比其他公司对比集尘力优越,能实现Clean工艺。





    - Non Contact Type Cleaning System
    - 利用多种旋转风去除异物
    恰当的Air Cleaner
    - Substrate形象,平面是当然,不规则的一面也可去除异物


    - Substrate标准,对应多样的模型
    - 高效率的Air Nozzle装着
    - Easy Operation实现
    - Profile结构Compact化及美丽的外观

      一般Type Tornado Cleaner
    Conpt图
    使用Nozzle
    去除异物能力 20~50㎛以上 5~10㎛以上
    设备特点 Air喷射方式去除异物
    气流从缝隙露出,需要很强的集尘力
    因Jet Nozzle装着发生Dead zone
    利用多种旋风去除异物 洗净力最大化
    当然,平面使用3D形象去除异物
    Assemble状态下去除异物

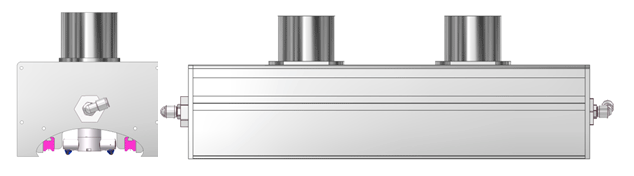

    ◈Tornado Cleaner 结构图




    ◈Technical Specifications
    No. Item Specification

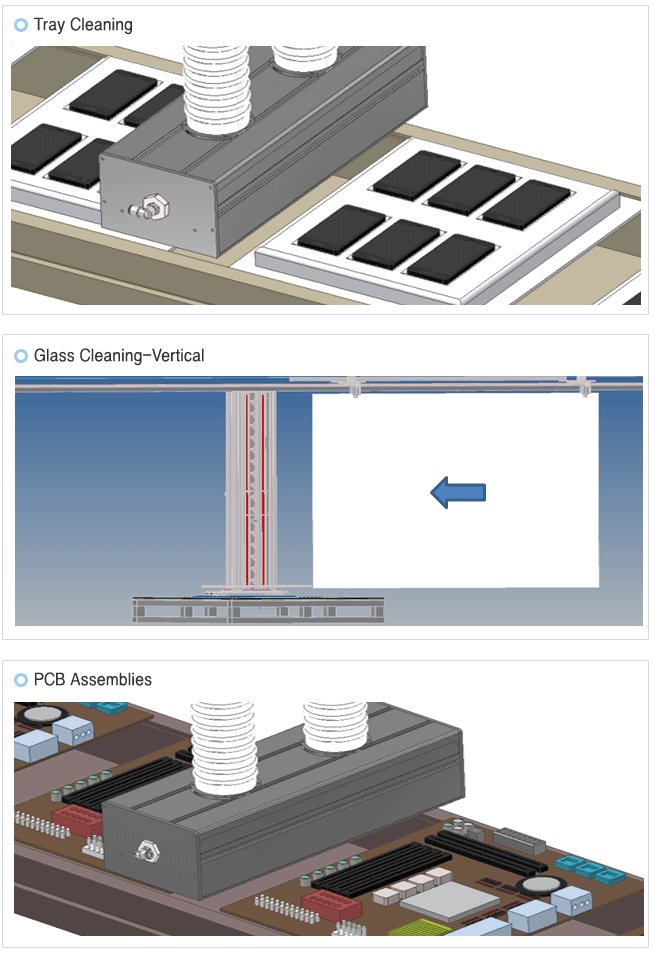

    1 Application

    Glass/PCB Assembly/Plastic/Molded parts/Sandwich-Panel/Tray 洗净/Painting剪切/BLU Assembly
    其外 3D 形状

    2

    Cleaning有效宽度 (㎜)

    100 ~ 2,000㎜
    3 Dimension (Cleaning有效宽度+84㎜)×190㎜×200㎜
    (长×宽×高)
    4 Nozzle种类

    旋转喷嘴

    5

    Ionizer

    安装2

    6

    Main Body

    Profile结构

    7 Optional 集尘器, Utility Parts, Control system

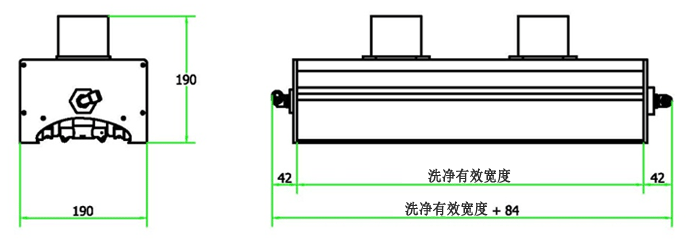

    ◈ Tornado Cleaner 外围 Size



    ◈洗净力Test图
      POP lower plate FILM BLU Assembly
    投入异物前
    投入异物 Removal Test of foreign substances clung to BLU Assembly
    洗净后
    Test条件
    及结果
    异物种类:Glass粉
    Ail压力 : 1.0㎏/㎠
    高度 : 8.0㎜
    结果:没有残存的异物
    ※ 印刷和焙烧的 PDP底盘
    GLASS
    异物种类:芯片
    Ail压力 : 2.5㎏/㎠
    高度 : 8.0㎜
    结果:没有残存的异物
    异物种类:一般灰尘
    Ail压力 : 3.0㎏/㎠
    高度 : 16㎜
    结果:Assemble状态下去
    除异物
